Apa Itu Half-cell Potential Test (Test Potensi Sel)?
Half-cell Potential Test (Test Potensi Sel) adalah metode pengujian non-destruktif (NDT) yang dirancang khusus untuk mendeteksi aktivitas korosi pada baja tulangan yang tertanam di dalam beton. Pengujian ini tidak merusak struktur fisik bangunan, sehingga sangat aman dan efisien untuk digunakan pada evaluasi struktur eksisting.
Fungsi utama dari metode ini adalah menilai risiko korosi tulangan secara empiris sebelum kerusakan fisik seperti retakan atau terkelupasnya selimut beton (spalling) terlihat di permukaan. Dengan melakukan pengujian korosi beton menggunakan Half-cell potential test, para insinyur dan pengelola struktur dapat mengambil tindakan perbaikan pencegahan secara tepat sasaran guna memenuhi standar Sertifikat Laik Fungsi (SLF).
Prinsip Kerja Pengujian Potensi Sel pada Beton
Secara ilmiah, metode ini didasarkan pada prinsip elektrokimia. Dalam struktur beton bertulang, beton yang lembap bertindak sebagai elektrolit alami, sedangkan baja tulangan bertindak sebagai elektroda. Ketika korosi terjadi, proses oksidasi pada baja menghasilkan aliran elektron yang menciptakan beda potensial listrik.
Untuk mengukur beda potensial ini, pengujian membutuhkan elektroda referensi yang stabil. Umumnya, alat uji menggunakan sel tembaga/tembaga sulfat (Cu/CuSO4) atau sel perak klorida (Ag/AgCl). Dengan menghubungkan elektroda referensi ke permukaan beton dan terminal lainnya ke baja tulangan, alat akan membaca nilai tegangan (voltase). Nilai prinsip elektrokimia beton ini kemudian dipetakan untuk melihat seberapa besar aktivitas korosi yang sedang berlangsung.
Alat dan Bahan yang Diperlukan
Untuk memastikan hasil pengujian yang akurat dan sesuai standar, diperlukan beberapa peralatan spesifik:
- Half-cell Potential Tester (Voltmeter Impedansi Tinggi): Unit utama untuk membaca nilai tegangan listrik.
- Elektroda Referensi (Probe): Tabung yang berisi batang logam dan larutan sulfat/klorida jenuh (misalnya probe Cu/CuSO4).
- Kabel Konektor: Untuk menyambungkan probe ke voltmeter dan voltmeter ke baja tulangan.
- Larutan Elektrolit (Cairan Pembasah): Biasanya air dicampur sedikit deterjen ringan untuk membasahi permukaan beton demi meningkatkan konduktivitas listrik.
- Alat Pelubang/Pembersih: Palu, pahat, atau bor kecil untuk mengekspos tulangan baja agar kabel bisa dijepit langsung pada logam bersih.
Penting: Pastikan alat Half-cell Potential Tester sudah melalui proses kalibrasi sebelum turun ke lapangan untuk menghindari bias pada data yang dihasilkan.
Prosedur Langkah demi Langkah Melakukan Half-cell Potential Test
Persiapan Permukaan dan Area Marking
Sebelum alat digunakan, tentukan grid atau area marking pada permukaan beton. Buat pola grid (misalnya 1×1 meter atau sesuai kebutuhan resolusi) menggunakan kapur atau spidol. Pastikan permukaan beton bebas dari lapisan kedap air, cat, atau aspal, karena material tersebut dapat menghalangi konduktivitas listrik. Jika permukaan kering, basahi area titik uji menggunakan spons dan cairan pembasah.
Koneksi Alat dan Penyiapan Probe
Siapkan probe dengan memastikan tabung terisi penuh oleh larutan elektroda (tanpa gelembung udara berlebih). Hubungkan probe tersebut ke port positif/negatif pada alat tester (sesuai panduan pabrikan). Selanjutnya, buat satu lubang kecil pada beton untuk mengekspos tulangan baja. Bersihkan karat dari tulangan tersebut, lalu jepitkan kabel konektor dari alat tester langsung ke baja tulangan.
Konfigurasi dan Pengaturan Alat
Nyalakan Half-cell Potential Tester. Atur ID proyek, tanggal, dan ukuran grid pada konfigurasi digital alat (jika menggunakan alat modern berbasis digital). Pengaturan ini sangat krusial untuk memastikan setiap data titik koordinat tersimpan dengan benar dan mudah diekspor untuk pembuatan peta kontur korosi nantinya.
Proses Pengambilan Data
Lakukan pengujian dengan menempelkan ujung probe yang memiliki spons (soak) tepat pada titik-titik persimpangan grid yang sudah ditandai di permukaan beton. Tahan selama beberapa detik hingga angka pembacaan voltase di layar stabil, lalu simpan data hasil pembacaan tersebut. Ulangi proses ini secara berurutan pada semua titik koordinat yang telah ditentukan.
Interpretasi Hasil Uji Potensi Sel (Berdasarkan Standar ASTM C876)
Hasil pengukuran tegangan (dalam satuan milivolt / mV) digunakan untuk mengevaluasi probabilitas terjadinya korosi. Berdasarkan standar ASTM C876 (menggunakan elektroda referensi Cu/CuSO4), interpretasi hasil ASTM C876 untuk nilai potensial korosi dikategorikan sebagai berikut:
| Pembacaan Potensial (mV, Cu/CuSO4) | Probabilitas Korosi pada Tulangan |
| Lebih positif dari -200 mV | Rendah (< 10%) – Tulangan kemungkinan besar dalam kondisi pasif (aman). |
| Antara -200 mV hingga -350 mV | Menengah / Tidak Pasti – Aktivitas korosi mungkin sedang mulai terjadi. |
| Lebih negatif dari -350 mV | Tinggi (> 90%) – Terdapat aktivitas korosi yang sangat aktif pada area tersebut. |
Catatan: Jika Anda menggunakan elektroda Ag/AgCl, nilai batas pada tabel di atas harus dikonversi (biasanya ditambah sekitar +50 mV hingga +70 mV tergantung suhu dan kalibrasi spesifik).
Keuntungan Menggunakan Metode Half-cell Potential
Metode ini menjadi standar industri global karena menawarkan berbagai kelebihan, antara lain:
- Efisiensi Waktu: Memungkinkan insinyur memetakan area yang luas dalam waktu yang relatif singkat.
- Sifat Non-Destruktif: Tidak memerlukan perusakan struktur utama. Hanya butuh satu titik kecil untuk mengekspos tulangan sebagai koneksi ground.
- Tindakan Preventif yang Akurat: Sangat ideal untuk pemeliharaan preventif infrastruktur kritis seperti jembatan, gedung bertingkat, dan dermaga pelabuhan sebelum kerusakan struktural meluas.
Kesimpulan dan Rekomendasi
Half-cell Potential Test adalah alat diagnostik vital dalam manajemen aset infrastruktur, memberikan gambaran tak kasat mata mengenai kesehatan baja tulangan di dalam beton. Pengujian ini harus menjadi bagian dari jadwal inspeksi pemeliharaan rutin guna memperpanjang usia pakai struktur.

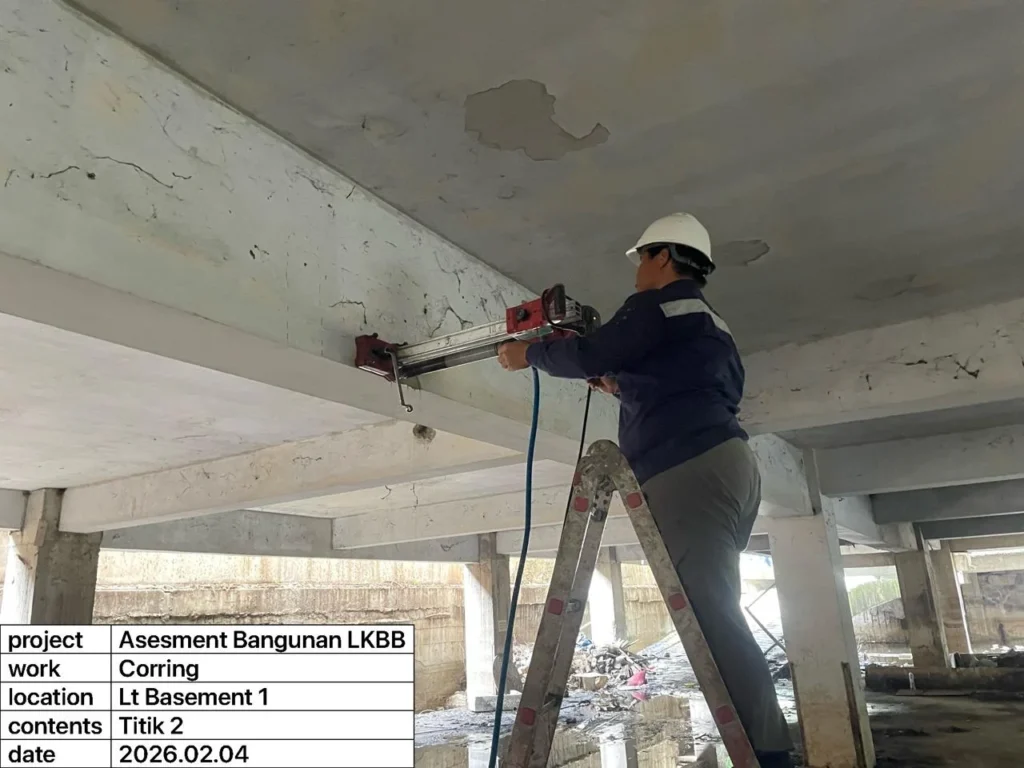

Jika hasil pemetaan menunjukkan area dengan indikasi korosi berat (probabilitas >90%), direkomendasikan untuk melakukan pengujian lanjutan yang lebih destruktif, seperti core sampling (pengambilan sampel inti) atau uji kadar klorida, untuk memvalidasi tingkat kerusakan beton sebelum merancang skema perbaikan struktur.
