Ultrasonic Pulse Echo (UPE) Test adalah metode NDT yang merekam pantulan gelombang ultrasonik untuk membantu menilai bagian dalam beton dari satu sisi. Informasinya dapat digunakan untuk mengevaluasi ketebalan dan indikasi ketidakmenerusan, dengan hasil yang bergantung pada alat, kondisi beton, serta konfigurasi pengukuran.
Artikel ini membahas prinsip UPE, perbedaannya dengan UPV test, tahapan pemeriksaan, dan batas interpretasi untuk mendukung audit struktur bangunan. ASTM C1383 membahas impact-echo untuk pengukuran ketebalan pelat beton; standar tersebut tidak boleh disebut sebagai prosedur umum UPE.
Apa Itu Ultrasonic Pulse Echo (UPE) Test?
UPE menggunakan pulsa ultrasonik dan merekam pantulan dari batas material atau ketidakmenerusan. Jenis gelombang, frekuensi, konfigurasi transducer, dan pengolahan citra mengikuti perangkat yang digunakan; beberapa sistem dry-point-contact menggunakan gelombang geser.
Perbedaan sifat akustik dapat menghasilkan pantulan. Waktu tempuh, amplitudo, pola citra, dan pengukuran berulang membantu menilai lokasi indikasi, tetapi satu puncak sinyal tidak otomatis membuktikan jenis atau ukuran cacat.
Perbedaan UPE Test dan UPV Test
Meskipun sama-sama menggunakan gelombang ultrasonik, UPE (Ultrasonic Pulse Echo) dan UPV test (Ultrasonic Pulse Velocity) memiliki perbedaan mendasar dalam konfigurasi alat dan penerapannya di lapangan:
| Parameter | Ultrasonic Pulse Echo (UPE) | Ultrasonic Pulse Velocity (UPV) |
|---|---|---|
| Akses Permukaan | Cukup 1 sisi (Single-sided) | Konfigurasi direct, semi-direct, atau indirect sesuai akses dan tujuan; tidak selalu memerlukan dua sisi berseberangan |
| Konfigurasi Transducer | Array pemancar dan penerima terintegrasi dalam satu alat | Transducer pemancar & penerima terpisah |
| Output Utama | Tebal elemen, kedalaman retak/void, citra scan B-scan/C-scan | Kecepatan gelombang untuk evaluasi keseragaman dan indikasi perubahan kondisi; kuat tekan memerlukan korelasi tersendiri |
| Deteksi Rongga/Void | Membantu memetakan indikasi rongga dan delaminasi, sesuai resolusi dan kondisi pengukuran | Perubahan waktu tempuh atau sinyal dapat menunjukkan anomali; interpretasi dipengaruhi lintasan, kelembapan, dan tulangan |
| Kemudahan Lapangan | Sangat fleksibel untuk dinding luar, fondasi, atau plat lantai | Terbatas jika sisi belakang tertutup tanah/dinding lain |
Prinsip Kerja dan Teknologi Gelombang Ultrasonik UPE
Untuk lintasan pantulan sederhana, jarak dapat diperkirakan dari waktu tempuh pulang-pergi dan kecepatan gelombang yang sesuai:
Rumus Dasar Perambatan Gelombang UPE:
d = (v × t) / 2
Pada pendekatan d = (v × t) / 2, d adalah jarak, v adalah kecepatan jenis gelombang yang digunakan, dan t adalah waktu pulang-pergi. Rumus sederhana ini mengasumsikan lintasan yang sesuai; sistem array dapat menggunakan geometri dan rekonstruksi yang lebih kompleks. Jangan memasukkan kecepatan gelombang longitudinal ke pengukuran gelombang geser tanpa dasar.
Transducer modern UPE menggunakan teknologi dry-point-contact (DPC) piezoelektrik. Teknologi DPC ini memungkinkan pengujian dilakukan tanpa memerlukan gel kopel (coupling gel) berlebih pada permukaan beton yang kasar, sehingga mempercepat proses inspeksi di lapangan.

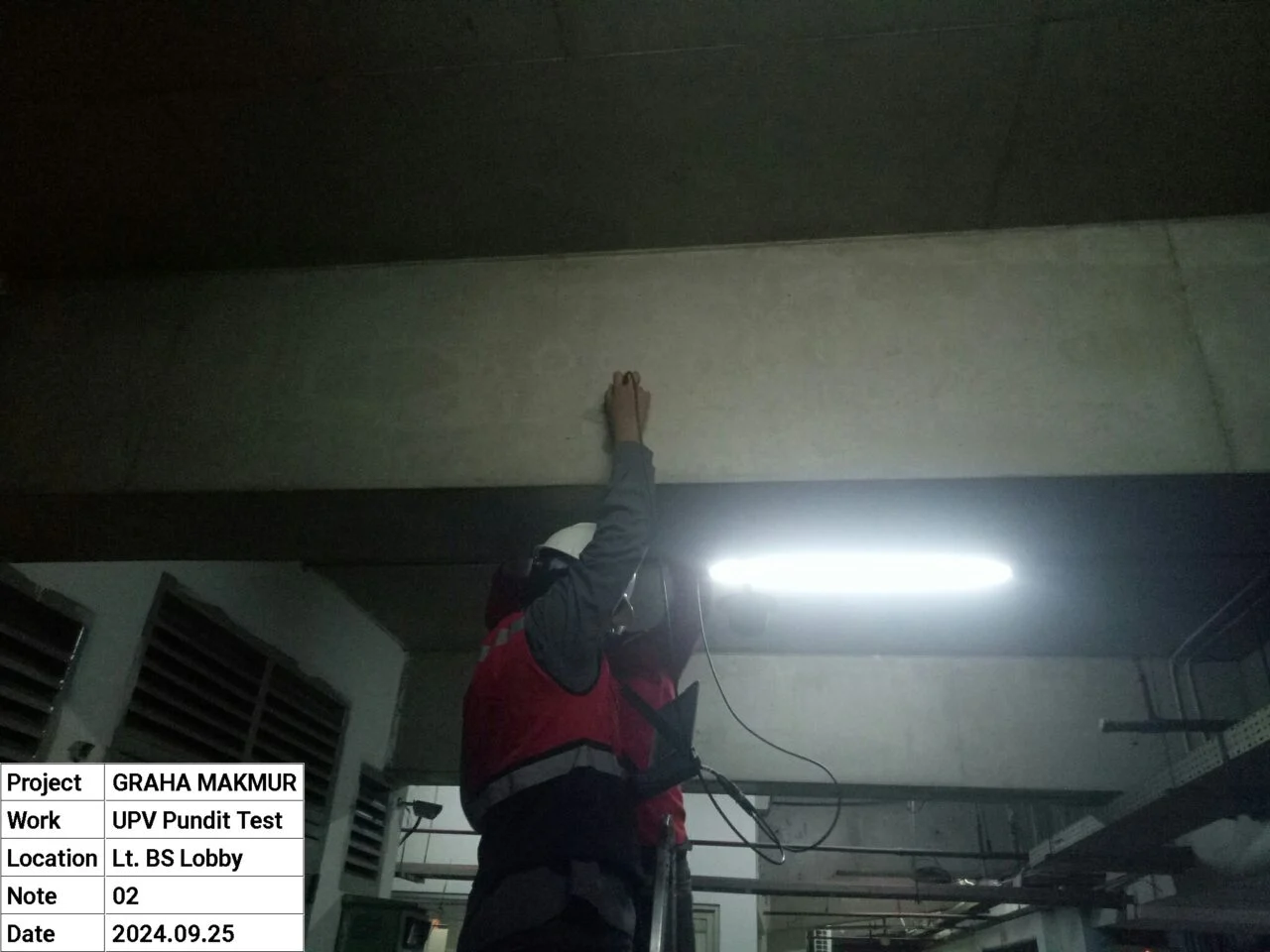

Foto Dokumentasi Lapangan: Evaluasi NDT Beton Menggunakan Alat Ultrasonic Pulse Echo
Kapan UPE Test Sangat Dibutuhkan?
Pengujian UPE menjadi solusi utama dalam kondisi inspeksi berikut:
- Pengukuran Ketebalan Elemen Satu Sisi: Memeriksa ketebalan dinding tunnel, retaining wall, fondasi plat, atau pipa beton yang sisi luarnya tertutup tanah.
- Deteksi Void dan Rongga Grouting: Menemukan rongga (honeycomb) pada kolom/dinding beton berkepadatan tulangan tinggi atau saluran tendon pascatarik (post-tensioned ducts).
- Identifikasi Delaminasi Plat: Menentukan lokasi pemisahan lapisan beton pada lantai jembatan (bridge deck) atau struktur plat akibat korosi tulangan.
- Evaluasi Integritas Fondasi Mat/Raft: Memeriksa keberadaan cacat internal pada fondasi masif tanpa perlu merusak struktur.
Prosedur Pengujian UPE di Lapangan
1. Persiapan Permukaan dan Alat
- Bersihkan permukaan beton dari cat tebal, kerak, atau material lepas.
- Lakukan kalibrasi awal alat UPE pada blok acuan beton dengan kecepatan gelombang yang sudah diketahui.
2. Penentuan Grid Pengujian
- Tentukan grid dan lintasan berdasarkan tujuan pemeriksaan, ukuran elemen, resolusi alat, serta area yang perlu ditinjau lebih rapat. Tidak ada satu jarak grid yang berlaku untuk semua pemeriksaan.
- Catat koordinat titik uji untuk pemetaan visual (B-scan / C-scan).
3. Pengambilan Data Sinyal (A-Scan)
- Tempelkan matriks transducer UPE tegak lurus pada permukaan beton.
- Rekam sinyal waktu pantulan (A-scan) pada setiap titik kisi.
- Geser transducer secara bertahap sepanjang garis ukur.
4. Pemrosesan dan Visualisasi Data
- Olah data A-scan individual menjadi tampilan tomografi B-scan (penampang melintang) atau C-scan (penampang atas).
- Analisis kedalaman dan luas area anomali sinyal.
Interpretasi Sinyal dan Visualisasi Cacat Internal
Hasil pengujian UPE disajikan dalam bentuk grafik dan tomografi:
- A-Scan: amplitudo sinyal terhadap waktu. Identifikasi pantulan memerlukan pengaturan waktu awal, pengetahuan tentang alat, dan pembandingan dengan geometri elemen.
- B-Scan: penampang sepanjang lintasan uji. Warna atau kontras menunjukkan respons sesuai skala dan pemrosesan perangkat, bukan diagnosis cacat secara otomatis.
- C-Scan: Tampilan peta topografi 2D dari kedalaman tertentu yang memperlihatkan sebaran cacat pada seluruh area yang diinspeksi.
Hilang atau melemahnya back-wall echo perlu diperiksa ulang. Kemungkinan penyebabnya mencakup atenuasi, kontak transducer, geometri, tulangan, atau ketidakmenerusan. Bandingkan titik sekitar dan pertimbangkan metode pendamping sebelum menentukan penyebab.
Kelebihan dan Keterbatasan Metode UPE
Kelebihan
- Akses Satu Sisi: Tidak memerlukan akses ke bagian belakang atau bawah struktur.
- Non-Destruktif Sepenuhnya: Tanpa pembobokan, pengeboran, atau radiasi berbahaya.
- Citra Visual Real-time: Menghasilkan gambar B-scan langsung di layar alat saat inspeksi.
- Tanpa Gel Kopel Basah: Transducer DPC dapat menempel langsung pada permukaan beton normal.
Keterbatasan
- Pengaruh Tulangan Padat: Tulangan baja berkepadatan tinggi dapat memantulkan gelombang dan membiaskan sinyal di belakangnya.
- Jangkauan terbatas: kedalaman yang dapat dinilai mengikuti alat, atenuasi beton, tulangan, serta kualitas kontak. Batas jangkauan harus dijelaskan untuk pemeriksaan yang dilakukan.
- Membutuhkan Keahlian Tinggi: Interpretasi sinyal B-scan memerlukan engineer NDT berpengalaman.
Perbandingan UPE dengan Metode NDT Lainnya
| Metode | Parameter Utama | Kekuatan Utama | Keterbatasan Utama |
|---|---|---|---|
| UPE Test | Waktu & amplitudo pantulan ultrasonik | Pemetaan cacat 2D/3D & tebal dari 1 sisi | Terpengaruh kepadatan tulangan rapat |
| UPV Test | Kecepatan rambat gelombang | Evaluasi mutu & homogenitas beton | Konfigurasi dipilih sesuai akses; pengukuran indirect memerlukan pertimbangan tersendiri |
| Hammer Test | Nilai pantulan mekanis (Rebound) | Pemetaan nilai rebound dan variasi kekerasan permukaan | Sensitif terhadap kondisi permukaan; estimasi kuat tekan memerlukan korelasi |
| Core Drill Test | Kuat tekan hancur sampel inti | Mengukur kuat tekan spesimen inti; interpretasi mempertimbangkan kondisi dan representativitas sampel | Memerlukan pengambilan sampel, pemilihan titik, dan perbaikan bekas bor |
Kombinasi UPE test dengan metode NDT lain umum digunakan dalam program audit struktur NDT untuk evaluasi menyeluruh.
Apa itu Ultrasonic Pulse Echo (UPE) test?
Apa itu Ultrasonic Pulse Echo (UPE) test?
Ultrasonic Pulse Echo (UPE) test adalah metode NDT berbasis gelombang ultrasonik yang digunakan untuk mengukur ketebalan beton serta memetakan void, delaminasi, dan retak internal hanya dari satu sisi permukaan akses.
Apa bedanya UPE test dengan UPV test?
UPE merekam pantulan untuk menilai bagian dalam beton dari satu sisi. UPV mengukur kecepatan gelombang pada lintasan tertentu; konfigurasi direct, semi-direct, atau indirect dipilih sesuai akses dan tujuan.
Apakah UPE test bisa dilakukan jika hanya satu sisi beton yang terakses?
Ya, ini merupakan keunggulan utama UPE test. Pengujian dapat dilakukan pada dinding luar, plat lantai, tunnel, atau retaining wall tanpa perlu mengakses sisi sebelahnya.
Cacat beton apa saja yang bisa dideteksi oleh UPE?
UPE mampu mendeteksi rongga internal (void/honeycomb), delaminasi (pemisahan lapisan), retak sejajar permukaan, serta ketidaksempurnaan grouting pada tendon pascatarik.
Berapa kedalaman maksimal beton yang dapat diuji dengan UPE?
Tidak ada kedalaman maksimum yang berlaku untuk semua alat dan beton. Jangkauan mengikuti spesifikasi perangkat, jenis gelombang, atenuasi, tulangan, kualitas kontak, dan kebutuhan resolusi. Laporkan keterbatasan pengukuran bersama hasilnya.
Untuk memilih kombinasi pengujian sesuai kebutuhan bangunan, hubungi Anabel melalui halaman kontak.
Rujukan teknis: ASTM C1383: lingkup impact-echo, Teknologi UPE dan UPV Pundit.
