Panduan Lengkap Uji Kekencangan Baut

Kekencangan baut mungkin terlihat sepele, namun merupakan faktor krusial dalam keamanan, kinerja, dan durabilitas berbagai struktur serta mesin. Artikel ini akan mengupas tuntas pentingnya uji kekencangan baut, berbagai metode yang akurat, serta standar dan regulasi yang melandasi proses ini. Memahami aspek ini fundamental untuk menjamin integritas sambungan mekanis.

Mengapa Uji Kekencangan Baut Sangat Penting?

Uji kekencangan baut bukan sekadar prosedur, melainkan jaminan kualitas dan keselamatan. Kekencangan baut yang tepat memastikan integritas struktural dan mencegah potensi kegagalan fatal yang dapat berakibat serius.

Menjamin Keamanan dan Keselamatan Operasional

Baut yang kendor dapat menyebabkan keruntuhan struktur, kecelakaan fatal, atau malfungsi pada mesin berat, jembatan, hingga peralatan sehari-hari. Pengujian rutin terhadap kekencangan baut adalah langkah preventif esensial untuk menjaga keamanan operasional.

Mencegah Kegagalan Struktural dan Kerugian Finansial

Kegagalan baut akibat kekencangan yang tidak tepat bisa berakibat pada kerusakan aset yang masif, downtime produksi yang panjang, dan biaya perbaikan yang sangat tinggi. Investasi pada pengujian kekencangan baut secara berkala mencegah kerugian finansial yang jauh lebih besar.

Memperpanjang Umur Komponen dan Efisiensi

Kekencangan baut yang ideal mengurangi keausan yang tidak perlu, meminimalkan getaran berlebih, dan mencegah kelelahan material pada sambungan. Hal ini secara signifikan memperpanjang masa pakai komponen dan menjaga efisiensi kinerja mesin atau struktur secara keseluruhan.

Memahami Prinsip Dasar Kekencangan Baut

Sebelum masuk ke metode pengujian, penting untuk memahami terminologi dan konsep dasar yang melandasi praktik uji kekencangan baut untuk interpretasi yang tepat.

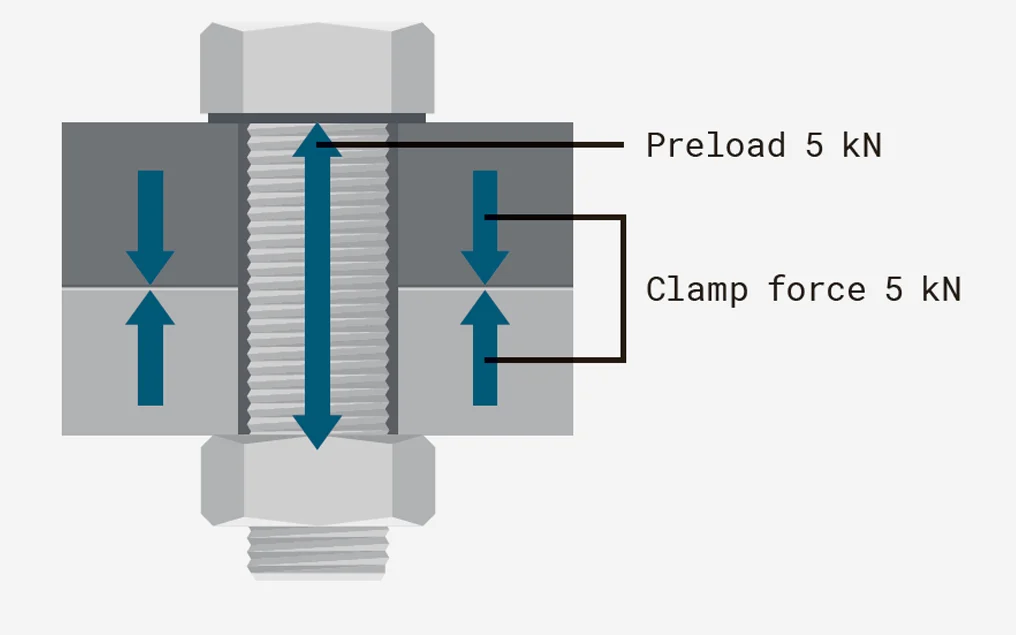

Apa Itu Torsi dan Gaya Jepit (Preload)?

Torsi adalah gaya putar yang diterapkan pada baut atau mur saat pengencangan, yang diukur dalam satuan seperti Newton-meter (Nm) atau foot-pound (ft-lb). Sedangkan Gaya Jepit (Preload) adalah gaya aksial internal yang dihasilkan dalam baut untuk menekan komponen yang diikat. Keduanya saling berhubungan, namun gaya jepit merupakan tujuan utama dari pengencangan baut.

• Torsi: Satuan gaya putar (Nm, ft-lb) yang diaplikasikan pada baut.
• Gaya Jepit (Preload): Gaya tarik internal dalam baut yang menjepit sambungan secara bersamaan (kN, lbf).

Faktor yang Mempengaruhi Kekencangan Baut

Beberapa faktor kunci dapat mempengaruhi hubungan antara torsi yang diterapkan dan gaya jepit yang dihasilkan, serta stabilitas kekencangan baut seiring waktu.

• Koefisien gesek: Dipengaruhi oleh material baut, pelumasan yang digunakan, dan kondisi permukaan ulir serta area di bawah kepala baut atau mur.
• Kelas kekuatan baut: Menentukan batas torsi dan gaya jepit maksimal yang dapat ditahan oleh baut sebelum mengalami deformasi permanen atau patah.
• Kondisi lingkungan: Suhu ekstrem, kelembaban tinggi, getaran, dan korosi dapat mempengaruhi kekencangan baut secara signifikan seiring waktu berjalan.
• Panjang dan diameter baut: Mempengaruhi distribusi beban, elastisitas baut, dan respons terhadap torsi yang diterapkan, serta kapasitas gaya jepitnya.

Berbagai Metode Uji Kekencangan Baut yang Akurat

Ada beberapa metode yang digunakan untuk menguji kekencangan baut, masing-masing dengan kelebihan, kekurangan, dan aplikasi spesifiknya yang perlu dipahami.

1. Metode Kunci Torsi (Torque Wrench)

Metode ini adalah yang paling umum dan familiar. Kunci torsi mengukur gaya putar yang diterapkan pada baut untuk mencapai nilai torsi yang telah ditentukan.

• Jenis: Kunci torsi manual (click-type, beam-type), digital, atau pneumatik (impak).
• Kelebihan: Relatif murah, mudah digunakan, dan tersedia secara luas.
• Kekurangan: Akurasi sangat dipengaruhi oleh koefisien gesek dan kondisi permukaan; tidak langsung mengukur gaya jepit, hanya torsi.

2. Metode Indikator Tegangan Langsung (DTI – Direct Tension Indicator)

Metode DTI menggunakan cincin washer khusus yang memiliki tonjolan-tonjolan kecil. Ketika baut dikencangkan, tonjolan tersebut akan rata pada beban tertentu, menunjukkan bahwa gaya jepit yang diinginkan telah tercapai.

• Cara Kerja: Indikator fisik (penyusutan tonjolan) secara visual menunjukkan tercapainya gaya jepit yang spesifik.
• Aplikasi: Umum digunakan dalam konstruksi baja berat, jembatan, dan struktur penting lainnya.
• Kelebihan: Langsung mengukur gaya jepit, memberikan indikasi visual yang jelas, dan kurang rentan terhadap variasi gesekan.

3. Metode Ultrasonik (Ultrasonic Bolt Load Measurement)

Metode ultrasonik menggunakan gelombang suara frekuensi tinggi untuk mengukur perubahan panjang baut yang terjadi akibat gaya jepit. Ini adalah metode yang sangat akurat dan non-destruktif.

• Prinsip: Mengukur waktu tempuh gelombang ultrasonik melalui panjang baut sebelum dan sesudah dikencangkan untuk menghitung regangan dan gaya jepit.
• Kelebihan: Sangat akurat, non-destruktif, mengukur gaya jepit secara langsung, dan dapat memantau preload baut yang sudah terpasang.
• Kekurangan: Peralatan mahal, membutuhkan operator terlatih dan kalibrasi yang cermat.

4. Metode Turn-of-Nut

Metode ini melibatkan pengencangan baut berdasarkan putaran mur dari posisi ‘snug tight’ (kekencangan awal yang cukup). Jumlah putaran yang diperlukan ditentukan oleh panjang dan diameter baut, serta jenis sambungan.

• Langkah: Kencangkan baut hingga ‘snug tight’, lalu putar mur sejumlah derajat atau putaran tertentu sesuai spesifikasi.
• Kapan Digunakan: Sering digunakan dalam aplikasi konstruksi struktural, terutama ketika pengukuran torsi yang akurat sulit dilakukan atau tidak praktis.

5. Metode Hidrolik (Hydraulic Tensioners)

Metode ini menggunakan tekanan hidrolik untuk meregangkan baut secara aksial (memanjang) sebelum mur dikencangkan secara manual pada beban nol. Setelah tekanan hidrolik dilepaskan, baut akan mencoba kembali ke panjang aslinya, menghasilkan gaya jepit yang sangat presisi.

• Keunggulan: Sangat akurat dan seragam untuk baut berukuran besar, mengukur preload secara langsung tanpa pengaruh gesekan.
• Aplikasi: Ideal untuk turbin, mesin kapal, sambungan flensa pipa besar, dan aplikasi lain yang membutuhkan kontrol preload yang sangat ketat.

Standar dan Regulasi dalam Uji Kekencangan Baut

Untuk memastikan konsistensi, keandalan, dan keamanan, uji kekencangan baut harus mematuhi berbagai standar internasional dan nasional yang berlaku.

Standar Internasional (ISO, ASTM, EN, AISC)

Organisasi seperti ISO (International Organization for Standardization), ASTM (American Society for Testing and Materials), EN (European Norms), dan AISC (American Institute of Steel Construction) menyediakan pedoman ketat untuk prosedur pengencangan dan pengujian baut. Kepatuhan terhadap standar ini krusial untuk validitas dan keamanan.

Pentingnya Kalibrasi Alat Uji

Semua alat ukur yang digunakan dalam uji kekencangan baut, termasuk kunci torsi, transduser, dan alat ultrasonik, harus dikalibrasi secara berkala untuk menjaga akurasi dan keandalan pembacaan.

• Frekuensi: Tergantung pada intensitas penggunaan, lingkungan kerja, dan rekomendasi pabrikan (umumnya setiap 6-12 bulan atau setelah insiden tertentu).
• Manfaat: Memastikan hasil pengujian valid, mengurangi risiko kesalahan fatal, dan memenuhi persyaratan audit kualitas.

Aplikasi Uji Kekencangan Baut di Berbagai Industri

Pengujian kekencangan baut adalah praktik yang tidak terpisahkan dan sangat penting di berbagai sektor industri vital.

Konstruksi dan Bangunan Struktural

Untuk struktur penting seperti jembatan, gedung tinggi, menara telekomunikasi, dan stadion, kekencangan baut adalah penentu utama stabilitas struktural dan ketahanan terhadap beban operasional serta lingkungan.

Otomotif dan Dirgantara

Pada kendaraan bermotor, kereta api, dan pesawat terbang, kekencangan baut vital untuk keselamatan penumpang, kinerja mesin, dan integritas komponen yang bergerak cepat serta bergetar tinggi.

Manufaktur dan Mesin Berat

Mesin industri, turbin pembangkit listrik, peralatan pertambangan, dan instalasi petrokimia sangat mengandalkan kekencangan baut yang tepat untuk operasional yang aman, efisien, dan mencegah kegagalan yang berpotensi katastropik.

Tantangan dan Kesalahan Umum dalam Pengujian

Meskipun esensial, proses uji kekencangan baut tidak lepas dari tantangan dan kesalahan umum yang dapat mempengaruhi hasil dan keandalan sambungan.

Over-tightening vs. Under-tightening

Terlalu kencang (over-tightening) dapat menyebabkan baut meregang melampaui batas elastisnya, merusak ulir, atau bahkan menyebabkan patah. Sementara itu, terlalu longgar (under-tightening) dapat menyebabkan kegagalan sambungan, getaran berlebihan, dan keausan dini.

Kondisi Permukaan dan Pelumasan

Kehadiran kotoran, karat, atau pelumasan yang tidak konsisten pada ulir baut dan permukaan kontak dapat secara signifikan mempengaruhi koefisien gesek, yang pada gilirannya membiaskan pembacaan torsi dan akurasi gaya jepit yang dihasilkan.

Pemilihan Metode yang Tepat

Tidak semua metode uji kekencangan baut cocok untuk setiap aplikasi. Memilih metode yang salah atau kurang akurat untuk sambungan kritis dapat menghasilkan data yang tidak valid dan berisiko tinggi terhadap kegagalan operasional.

Kesimpulan

Uji kekencangan baut adalah aspek fundamental dalam rekayasa dan konstruksi yang tidak boleh diabaikan. Dengan memahami prinsip dasar torsi dan gaya jepit, memilih berbagai metode pengujian yang sesuai, mematuhi standar industri yang relevan, dan melakukan kalibrasi alat secara rutin, kita dapat memastikan keamanan, keandalan, dan umur panjang aset vital. Investasi dalam praktik uji kekencangan baut yang tepat adalah investasi dalam keselamatan dan kualitas jangka panjang.
