Uji Thickness Material Gauge: Prinsip Kerja, Metode NDT, dan Standar ASTM E797

Uji thickness material gauge adalah metode pengujian non-destruktif (NDT) berbasis pulsa ultrasonik yang digunakan untuk mengukur ketebalan material padat — seperti pelat baja, dinding pipa, tangki penampung, dan komponen struktur logam — dari satu sisi akses (single-sided measurement). Pengujian ini sangat krusial untuk mengevaluasi tingkat penipisan material akibat korosi atau erosi tanpa merusak atau memotong struktur.

Artikel ini membahas prinsip kerja teknologi ultrasonic thickness gauge, prosedur pelaksanaan sesuai standar ASTM E797 dan EN 15317, aplikasi inspeksi keselamatan industri, serta faktor-faktor teknis yang memengaruhi akurasi pengukuran di lapangan.

Apa Itu Uji Thickness Material Gauge?

Uji thickness material gauge adalah teknik inspeksi NDT yang mengukur ketebalan suatu komponen menggunakan alat bernama Ultrasonic Thickness Gauge (UTG). Alat ini memancarkan pulsa gelombang suara berfrekuensi tinggi (umumnya 1 MHz hingga 10 MHz) ke dalam material melalui keping transducer piezoelektrik.

Dalam inspeksi teknis bangunan dan fasilitas industri, pengukuran ketebalan material dilakukan untuk memastikan bahwa ketebalan pelat atau dinding pipa masih memenuhi batas toleransi desain minimum (minimum required thickness). Penipisan dinding pipa atau pelat struktur akibat reaksi korosi internal yang tidak terdeteksi dapat memicu kegagalan fatal seperti kebocoran tekanan atau keruntuhan struktur.

Prinsip Kerja Ultrasonic Thickness Gauge

Ultrasonic thickness gauge bekerja berdasarkan prinsip waktu tempuh pulsa gelombang ultrasonik (pulse-echo technique). Transducer alat ditempelkan pada permukaan material yang telah diolesi couplant (gel pengikat gelombang). Pulsa gelombang dipancarkan menembus ketebalan material hingga mencapai permukaan belakang (back wall) atau batas antar material, kemudian memantul kembali ke transducer.

Persamaan dasar pengukuran ketebalan material disajikan sebagai berikut:

d = (v × t) / 2

Di mana: – d = Ketebalan material yang diukur (milimeter) – v = Kecepatan rambat gelombang ultrasonik pada material spesifik (m/s, contoh: baja karbon ≈ 5.920 m/s, aluminium ≈ 6.320 m/s) – t = Waktu tempuh bolak-balik pulsa gelombang dari permukaan depan ke permukaan belakang (mikrodetik)

Dengan mengetahui nilai kecepatan gelombang spesifik dari bahan yang diuji, mikroprosesor pada alat secara otomatis mengkalkulasi ketebalan material secara presisi hingga tingkat ketelitian 0,01 mm.

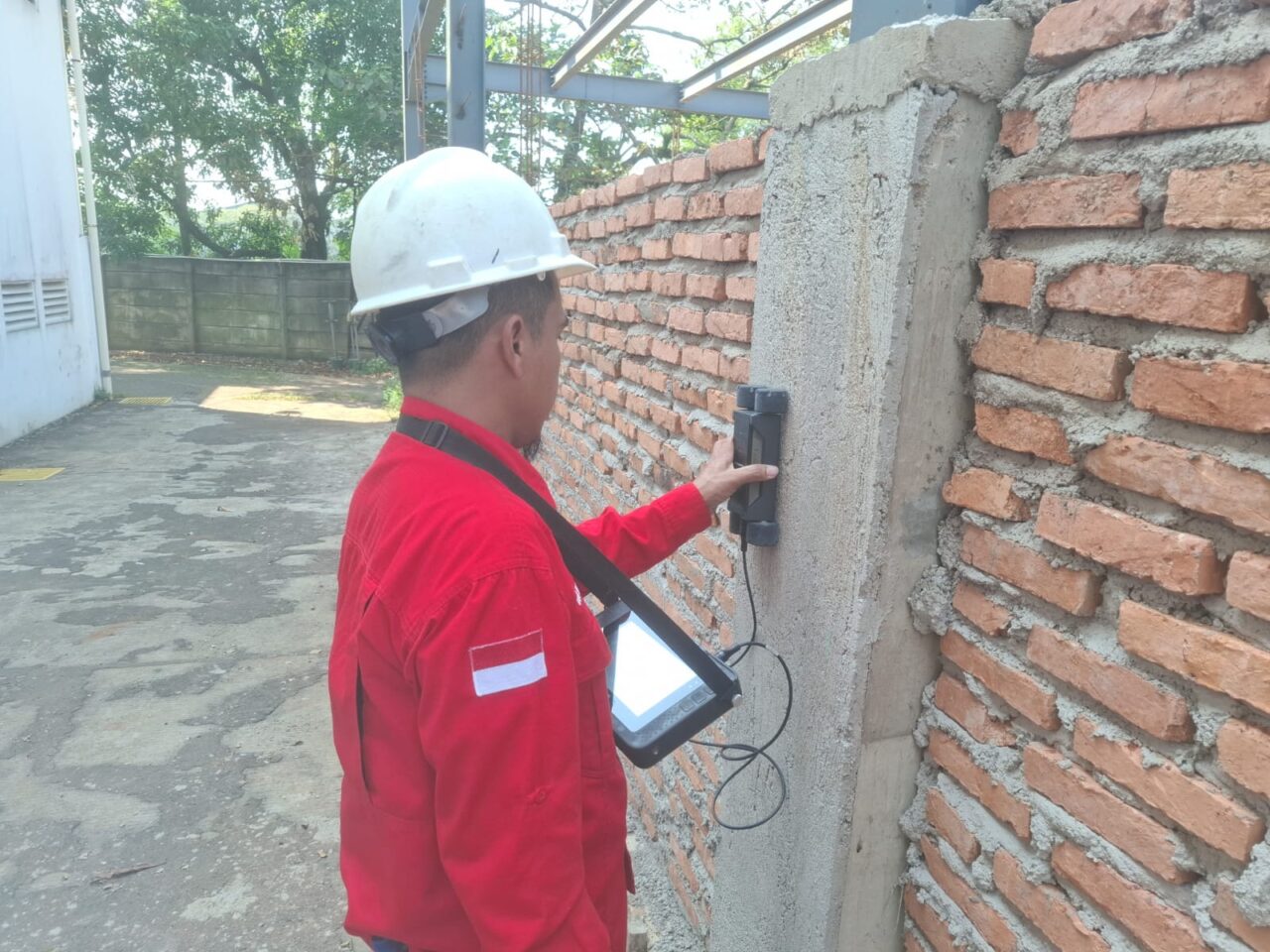

Foto Dokumentasi Lapangan: Pengukuran Ketebalan Material Gauge pada Elemen Struktur oleh Tim Anabel

Kapan Pengujian Thickness Material Gauge Dibutuhkan?

Pengujian thickness material gauge sangat dibutuhkan dalam berbagai scenario evaluasi teknis berikut:

1. Inspeksi Korosi Pipa dan Tangki: Mengukur sisa ketebalan dinding pipa transmisi fluida, bejana tekan (pressure vessel), dan tangki penyimpanan minyak/kimia yang rentan terhadap korosi internal.
2. Audit Struktur Bangunan dan Jembatan: Menilai kelayakan pelat baja gelagar jembatan, tiang pancang baja (steel pipe pile), dan profil baja struktur eksisting dalam program audit struktur NDT.
3. Quality Control Manufaktur & Fabrikasi: Memastikan pelat hasil proses pengerolan (rolling) atau pembentukan memenuhi spesifikasi ketebalan toleransi pabrik.
4. Verifikasi Pasca Perbaikan: Memeriksa ketebalan pelat pelapis (cladding) atau pelat sambungan baru setelah proses perbaikan welding.
5. Komplementer Pengujian Keras Beton: Melengkapi data NDT beton seperti core drill test dan UPV test pada bangunan komposit baja-beton.

Standar Acuan Pengujian Thickness Gauge

Pelaksanaan uji thickness material gauge harus merujuk pada standar internasional dan nasional agar hasil pengukuran teruji secara legal dan teknis:

• ASTM E797 / E797M: Standard Practice for Measuring Thickness by Manual Ultrasonic Pulse-Contact Method. Standar ini mengatur tata cara pengukuran ketebalan material padat menggunakan metode kontak pulsa ultrasonik manual.
• EN 15317: Non-destructive testing — Ultrasonic testing — Characterization and verification of ultrasonic thickness measuring equipment. Standar Eropa untuk verifikasi dan kalibrasi peralatan pengukur ketebalan ultrasonik.
• ASME Section V Article 5: Ultrasonic Examination Methods for Materials. Standar industri bejana tekan dan pemipaan internasional.

Prosedur Pelaksanaan Uji Thickness Material Gauge

1. Kalibrasi Alat (Calibration)

• Sebelum pengujian dimulai, lakukan kalibrasi alat menggunakan blok langkah standar (step block) berketebalan presisi yang diketahui.
• Atur nilai kecepatan gelombang (velocity adjustment) sesuai dengan jenis material yang diuji (misalnya baja, stainless steel, atau tembaga).

2. Persiapan Permukaan Uji

• Bersihkan permukaan material dari karat tebal, cat terkelupas, minyak, atau kotoran kasar yang dapat meredam pulsa ultrasonik.
• Pada permukaan yang sangat kasar, lakukan penghalusan ringan menggunakan amplas atau grinding wheel.

3. Aplikasi Couplant dan Pengukuran

• Oleskan medium couplant (gel ultrasonik, oli, atau gliserin) secara merata pada titik ukur untuk menghilangkan celah udara antara transducer dan permukaan material.
• Tekan transducer secara tegak lurus pada titik ukur dengan tekanan konstan.
• Catat nilai ketebalan yang stabil pada layar tampilan digital alat.

4. Evaluasi dan Pemetaan Hasil

• Lakukan pengukuran berulang pada grid kisi-kisi tertentu jika bertujuan memetakan pola korosi area (grid measurement).
• Bandingkan hasil pengukuran dengan ketebalan nominal awal dan batas ketebalan aman izin struktur.

Ultrasonic Thickness Gauge vs Metode Pengukuran Lainnya

Parameter	Ultrasonic Thickness Gauge (UTG)	Caliper / Mikrometer	Covermeter / Rebar Locator
Akses Permukaan	Cukup 1 sisi (Single-sided)	Membutuhkan 2 sisi (Jepit)	1 sisi (Khusus beton)
Material Uji	Logam, kaca, plastik, keramik	Logam, kayu, plastik	Besi tulangan dalam beton
Kerusakan Material	Non-Destruktif (NDT)	Non-Destruktif	Non-Destruktif
Kemampuan Deteksi Korosi	Sangat tinggi (Ukur sisa tebal)	Tidak bisa pada pipa tertutup	Hanya posisi & tebal selimut
Ketelitian	Hingga 0,01 mm	Hingga 0,01 mm	Hingga ±1 mm

Apa itu uji thickness material gauge?
