Impact echo test beton adalah metode pengujian non-destruktif yang memakai tumbukan singkat dan respons gelombang tegangan untuk memeriksa kondisi internal elemen beton. Karena pengukuran dilakukan dari satu permukaan, metode ini berguna ketika sisi belakang pelat, dinding, deck, atau elemen lain tidak dapat dijangkau.
Pemeriksaan dapat membantu memetakan indikasi delaminasi, void, debonding, retak tertentu, dan perubahan ketebalan. Namun, hasil impact echo bukan keputusan tunggal tentang keamanan struktur. Geometri elemen, tulangan, kelembapan, overlay, kualitas permukaan, dan gangguan mekanis dapat mengubah sinyal. Karena itu, data perlu dibaca sebagai bagian dari proses screening dan diverifikasi sesuai tujuan proyek.
Cara Kerja Impact Echo dari Satu Sisi

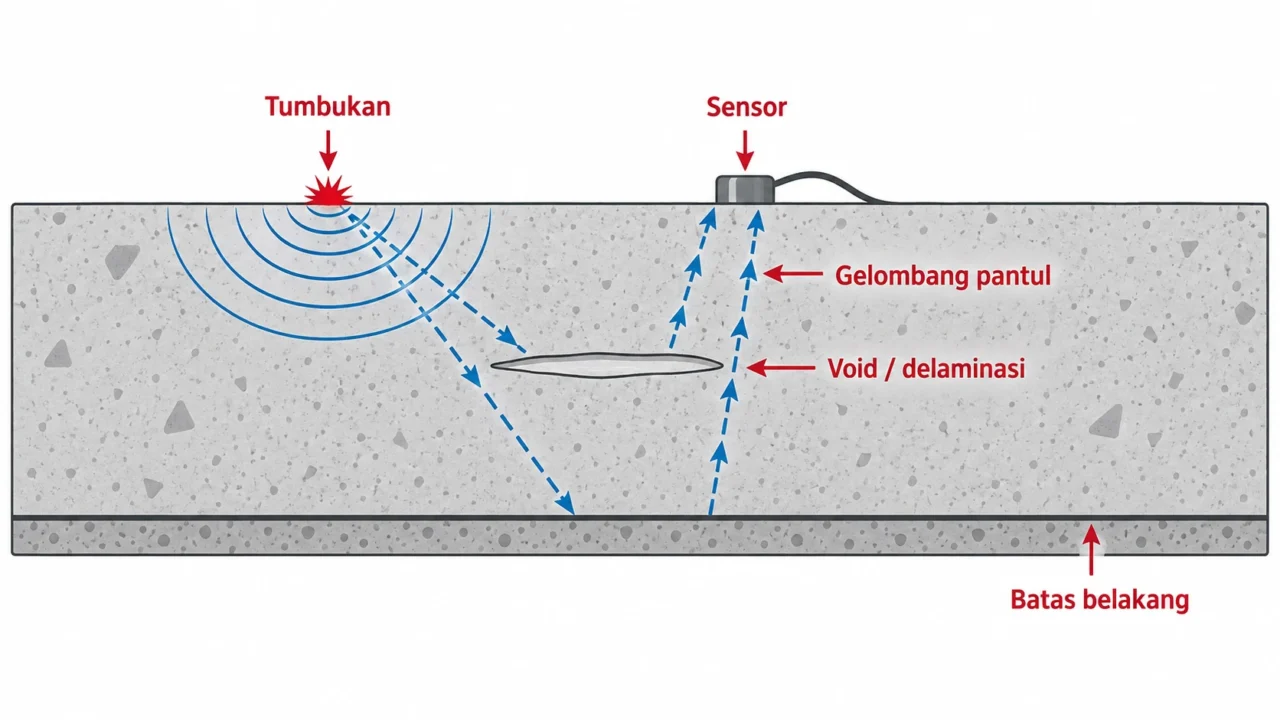

Alat memberikan impuls mekanis singkat pada permukaan beton. Impuls ini membangkitkan gelombang tegangan yang merambat ke dalam elemen. Ketika gelombang mencapai batas dengan sifat akustik berbeda—misalnya batas belakang elemen, rongga, atau bidang delaminasi—sebagian energinya dipantulkan kembali ke permukaan.
Sensor di dekat titik tumbukan merekam gerakan permukaan. Perangkat kemudian mengolah sinyal pada domain waktu atau frekuensi. Pada elemen yang memiliki dua batas relatif sejajar, pantulan berulang dapat menghasilkan frekuensi dominan yang berkaitan dengan kecepatan gelombang dan ketebalan elemen.
Keunggulan praktis impact echo adalah kebutuhan akses dapat dipusatkan pada satu sisi. Meski demikian, akses satu sisi tidak berarti semua cacat dapat dikenali dengan tingkat kepastian yang sama. Bentuk, ukuran, orientasi, dan kedalaman reflektor tetap menentukan apakah perubahan respons dapat dibedakan dari variasi beton normal.
Kondisi yang Dapat Disaring dengan Impact Echo
Impact echo paling berguna untuk mencari pola respons yang menunjukkan adanya batas internal. Beberapa kondisi yang umum menjadi sasaran pemeriksaan meliputi:
- delaminasi atau bidang pemisah yang membuat lapisan beton tidak lagi bekerja sebagai satu massa;
- void, rongga, atau area tidak terisi pada lokasi yang ukuran dan kontras materialnya cukup untuk menghasilkan pantulan;
- debonding pada antarmuka lapisan tertentu;
- retak internal dengan orientasi dan dimensi yang memungkinkan energi dipantulkan;
- ketebalan elemen menyerupai pelat dengan batas belakang yang cukup jelas.
Kemampuan mendeteksi retak dipengaruhi orientasi, lebar, kedalaman, kontinuitas, dan posisinya terhadap titik ukur. Retak tipis, miring, bercabang, atau dekat tulangan tidak selalu menghasilkan pola yang mudah dipisahkan dari variasi material biasa.
Untuk pengukuran ketebalan, ASTM C1383-23 membahas penerapan impact echo pada pelat, pavement, deck, dinding, dan struktur menyerupai pelat. Metode ini memiliki asumsi geometri dan propagasi gelombang. Perubahan ketebalan yang tajam, batas yang tidak sejajar, dimensi lateral yang terlalu kecil, atau lapisan tambahan dapat mengganggu identifikasi mode ketebalan.
Karena itu, laporan sebaiknya memakai istilah seperti indikasi reflektor internal, dugaan delaminasi, atau area dengan respons tidak seragam. Istilah tersebut lebih tepat daripada menyatakan bahwa setiap perubahan frekuensi pasti merupakan void atau retak.
Persiapan Grid dan Rencana Scanning

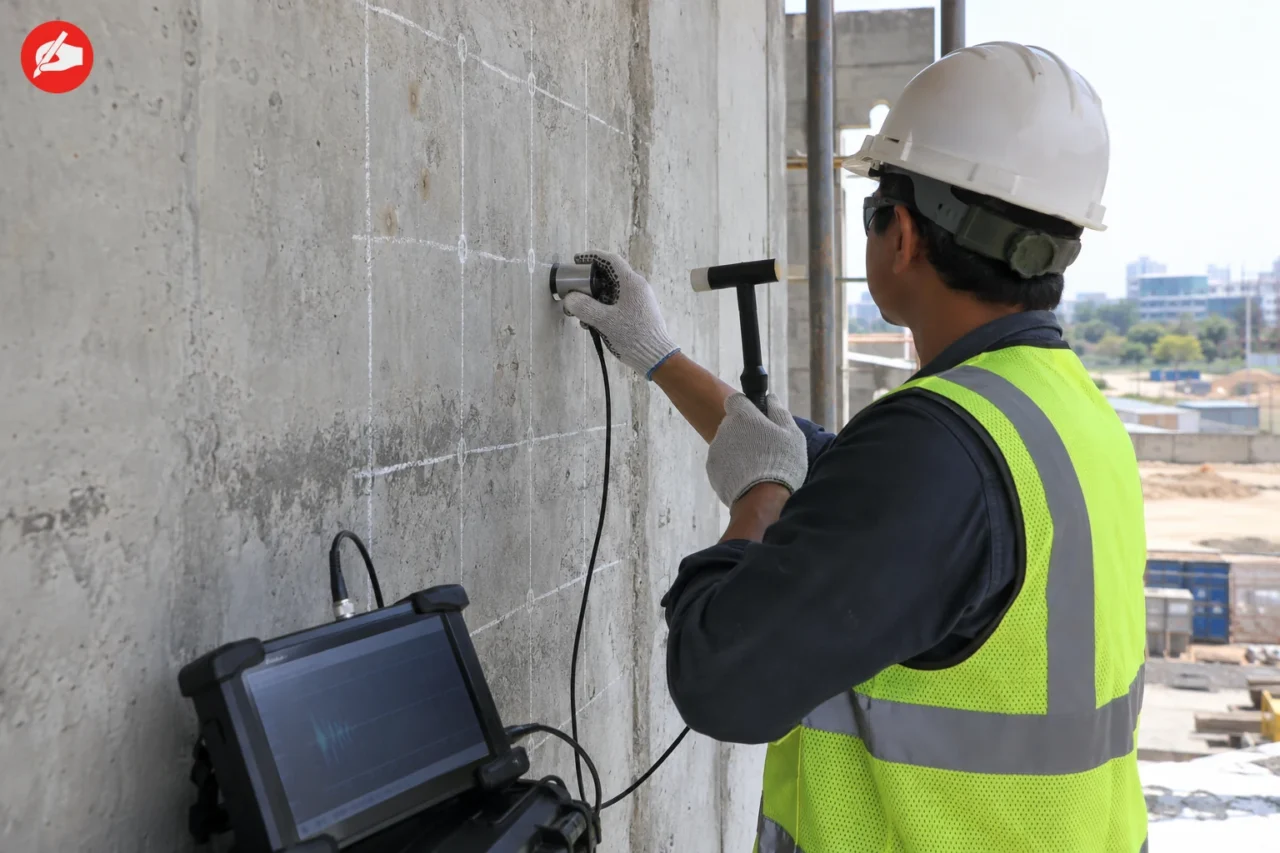

Pemeriksaan dimulai dengan menetapkan tujuan: apakah tim ingin memperkirakan ketebalan, memetakan area tidak seragam, menelusuri dugaan delaminasi, atau menentukan lokasi verifikasi. Tujuan ini menentukan cakupan area, jarak titik, arah lintasan, dan informasi lapangan yang perlu dicatat.
Grid atau jalur scanning menghubungkan setiap pembacaan dengan koordinat pada elemen. Dengan grid, respons antararea dapat dibandingkan dan lokasi anomali dapat ditemukan kembali. Kepadatan titik perlu disesuaikan dengan ukuran indikasi yang dicari, ketebalan elemen, dan keputusan yang akan dibuat dari hasil pengujian.
Permukaan perlu dibersihkan dari debu, genangan, material lepas, dan benda yang mengganggu kontak sensor atau impactor. Area yang sangat kasar, berada dekat tepi, memiliki agregat terbuka, atau membentuk cekungan harus dihindari atau diberi catatan khusus. Sinyal dari titik seperti ini dapat lebih banyak dipengaruhi kualitas kontak daripada kondisi internal beton.
Kondisi kelembapan juga perlu dicatat. ASTM C1383-23 menyatakan bahwa kadar air permukaan yang tinggi dapat memengaruhi pengukuran kecepatan gelombang. Overlay aspal, lapisan beton tambahan, atau material permukaan lain harus diidentifikasi karena respons yang terekam dapat merupakan gabungan beberapa lapisan.
Selama akuisisi, pekerjaan yang menimbulkan benturan mekanis—seperti jack hammer, pemukulan, atau mechanical sweeper—perlu dihentikan di sekitar area uji. Identitas alat, pengaturan, arah lintasan, kondisi lingkungan, dan perubahan rencana lapangan sebaiknya dicatat agar setiap pembacaan dapat ditelusuri.
Cara Membaca Respons Tanpa Membuat Klaim Berlebihan
Interpretasi sebaiknya dimulai dari area pembanding yang relatif seragam, bukan dari satu titik yang berdiri sendiri. Pemeriksa menilai apakah puncak frekuensi, amplitudo, atau bentuk sinyal berubah secara konsisten pada beberapa titik berdekatan. Pola berulang lebih layak dipetakan sebagai area indikasi daripada satu anomali yang belum terkonfirmasi.
Respons kemudian dikaitkan dengan gambar elemen, ketebalan rencana, posisi tulangan, riwayat pengecoran atau perbaikan, rembesan, dan hasil pemeriksaan visual. Delaminasi dekat permukaan, rongga pada kedalaman tertentu, perubahan ketebalan, serta gangguan tulangan dapat menghasilkan respons berbeda. Tanpa konteks elemen, satu puncak frekuensi tidak cukup untuk menetapkan jenis kerusakan.
Satu titik juga tidak menggambarkan sebaran anomali. Hasil menjadi lebih berguna ketika titik yang berbeda dibandingkan dengan titik pembanding pada area yang dianggap normal. Perbandingan ini membantu menentukan apakah perubahan bersifat lokal atau membentuk pola yang lebih luas.
Jika hasil akan dipakai untuk keputusan mengenai kapasitas, keselamatan, atau perbaikan besar, interpretasi perlu ditinjau oleh tenaga ahli yang memahami struktur dan keterbatasan metode. Titik verifikasi dapat dipilih berdasarkan peta indikasi, bukan ditentukan secara acak.
Perbedaan Impact Echo dengan Metode Pengujian Beton Lain
Setiap metode menjawab pertanyaan yang berbeda. Perbandingan berikut membantu menempatkan impact echo dalam rencana pemeriksaan.
| Metode | Fokus utama | Akses dan batas penting |
|---|---|---|
| Impact echo | Pantulan gelombang akibat tumbukan untuk indikasi reflektor internal dan ketebalan | Dapat dilakukan dari satu sisi; interpretasi dipengaruhi geometri, kondisi permukaan, dan lapisan |
| UPE | Pulse echo ultrasonik untuk menilai reflektor atau membentuk profil internal | Umumnya satu sisi; konfigurasi transduser dan cara scanning berbeda dari impact echo |
| UPV | Waktu tempuh gelombang untuk menilai keseragaman atau kecepatan rambat | Konfigurasi direct memerlukan akses dua sisi atau jalur pengukuran yang sesuai |
| Hammer test | Respons pantulan permukaan untuk pemetaan relatif kekerasan permukaan | Tidak dirancang untuk memetakan cacat internal |
| Core drill | Sampel fisik untuk pemeriksaan visual atau pengujian laboratorium | Memberikan bukti langsung pada titik bor, tetapi meninggalkan bukaan yang harus diperbaiki |
Ultrasonic Pulse Echo (UPE) Test dapat menjadi metode pembanding ketika proyek memerlukan pemeriksaan pulse echo satu sisi. Pemilihan metode sebaiknya dimulai dari pertanyaan proyek: apakah yang dibutuhkan adalah pemetaan area, perkiraan ketebalan, dugaan delaminasi, informasi internal, atau konfirmasi material.
Menentukan Titik Verifikasi dan Isi Laporan
Area indikasi perlu ditandai pada denah atau gambar elemen, lalu dibandingkan dengan temuan visual, ukuran aktual, data konstruksi, dan metode NDT lain. Bila diperlukan sampel fisik, hasil screening dapat membantu memilih lokasi core drill secara lebih terarah sehingga jumlah bukaan dapat direncanakan sesuai kebutuhan.
Laporan yang baik menjelaskan tujuan pemeriksaan, susunan grid, kondisi permukaan, alat dan pengaturan yang digunakan, lokasi data, respons pembanding, area indikasi, dan batas interpretasi. Laporan juga perlu membedakan temuan lapangan dari kesimpulan rekayasa. Dengan struktur ini, pemilik proyek dapat memahami bagian yang sudah disaring, bagian yang masih perlu dikonfirmasi, dan tindak lanjut yang proporsional.
FAQ tentang Impact Echo Test Beton
Apakah impact echo dapat menggantikan core drill?
Tidak selalu. Impact echo dapat membantu menyaring area dan memilih titik yang perlu diverifikasi tanpa mengambil sampel pada setiap lokasi. Jika keputusan membutuhkan bukti fisik atau data laboratorium, core drill atau metode lain tetap dapat diperlukan.
Jenis cacat apa yang paling sesuai diperiksa dengan impact echo?
Metode ini paling sesuai untuk menyaring reflektor internal pada elemen beton menyerupai pelat, terutama dugaan delaminasi, void, debonding, dan batas belakang untuk estimasi ketebalan. Keberhasilan deteksi dipengaruhi geometri elemen, ukuran dan kedalaman indikasi, kontras material, serta kualitas akuisisi.
Apakah pemeriksaan membutuhkan akses ke dua sisi beton?
Tidak untuk konfigurasi impact echo dari satu sisi. Namun, permukaan yang tersedia harus cukup untuk menempatkan impactor dan sensor, sedangkan geometri elemen harus mendukung interpretasi. Akses satu sisi tidak menghilangkan keterbatasan akibat overlay, permukaan buruk, atau bentuk yang kompleks.
