Uji liquid penetrant membantu menemukan retak dan diskontinuitas lain yang terbuka ke permukaan pada baja atau sambungan las. Cairan penetran masuk ke celah melalui kapilaritas, lalu developer menariknya kembali agar indikasi terlihat. Metode ini berguna untuk memeriksa permukaan, tetapi tidak dirancang untuk memastikan cacat yang seluruhnya berada di dalam material.
Karena itu, hasil liquid penetrant perlu dibaca bersama kondisi permukaan, prosedur pemeriksaan, dan kriteria penerimaan yang berlaku pada proyek. Jika kebutuhan inspeksi mencakup cacat internal, pemeriksaan perlu dilengkapi metode lain seperti ultrasonic testing.
Prinsip Kapilaritas dan Diskontinuitas yang Dapat Ditunjukkan

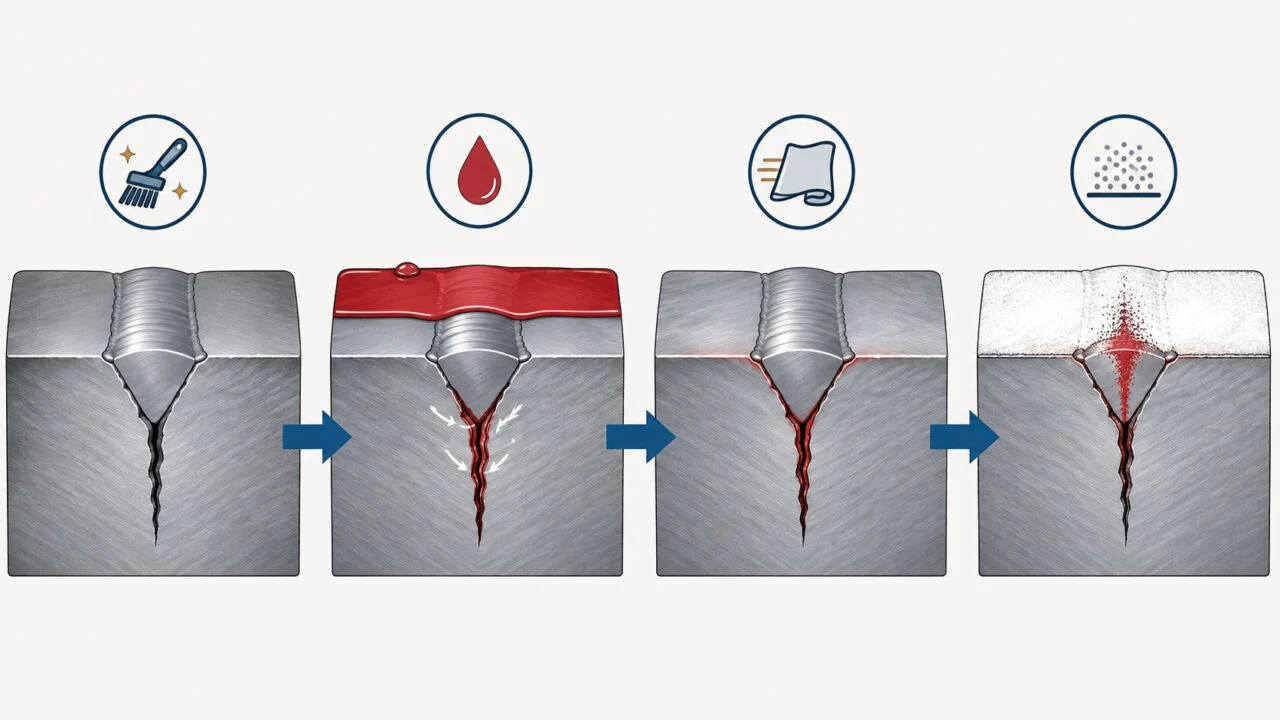

Uji liquid penetrant bekerja dengan prinsip kapilaritas. Setelah permukaan dibersihkan dan dikeringkan, cairan penetran diaplikasikan pada area pemeriksaan. Jika terdapat celah sempit yang terbuka ke permukaan, cairan dapat masuk dan tertahan di dalam celah tersebut.

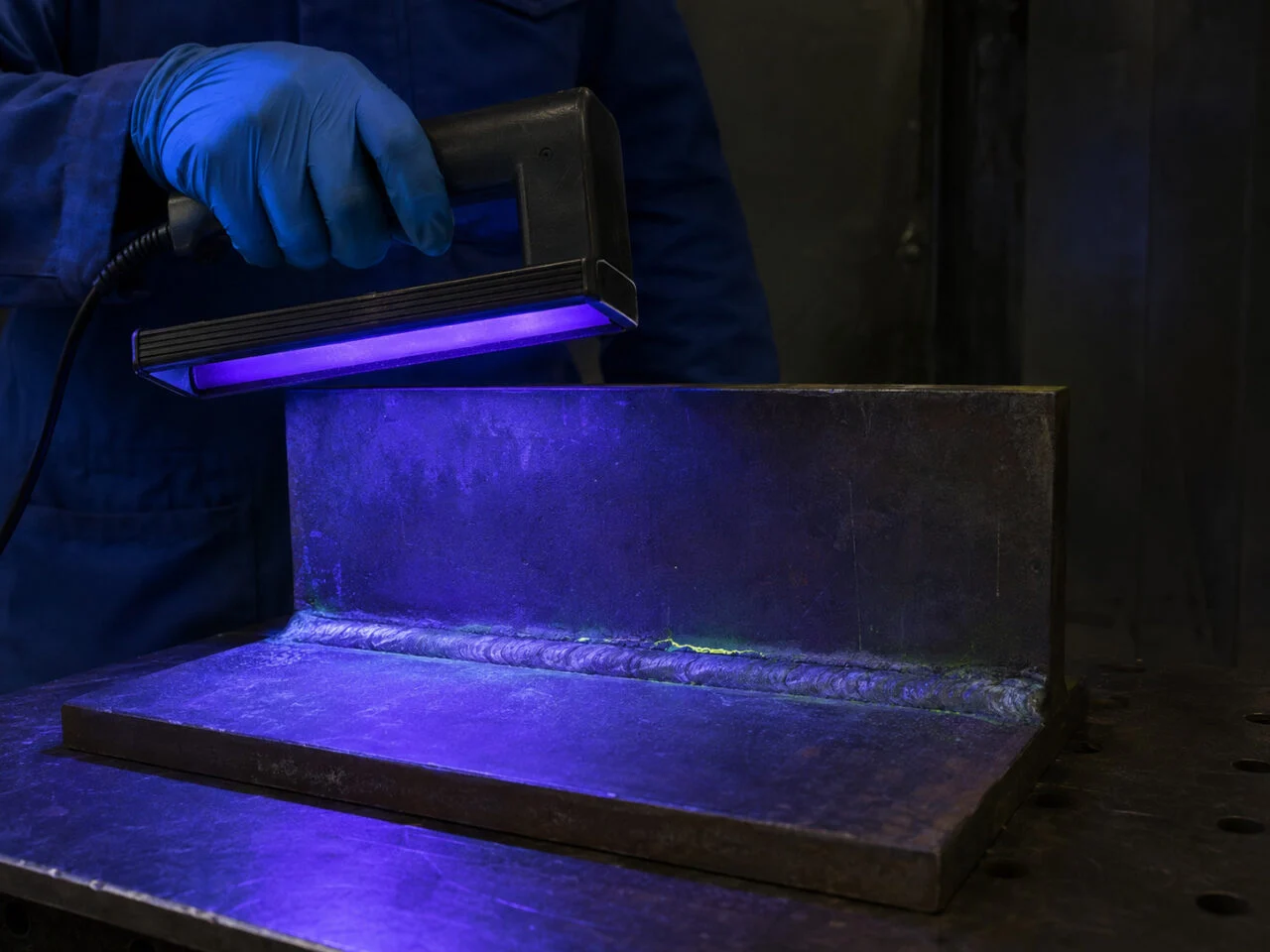

Setelah waktu penetrasi sesuai prosedur tercapai, kelebihan cairan pada permukaan dibersihkan secara terkendali. Developer kemudian diaplikasikan untuk menarik penetran keluar dari celah dan memperlebar kontras indikasi. Pemeriksaan dapat menggunakan penetran berwarna di bawah cahaya putih atau penetran fluoresen dengan pencahayaan UV-A.
Pada sambungan las, metode ini dapat menunjukkan diskontinuitas yang terhubung ke permukaan, misalnya retak terbuka, porositas yang terbuka, atau lack of fusion yang mencapai permukaan. Istilah indikasi menunjukkan respons yang perlu dievaluasi; istilah tersebut belum otomatis berarti cacat yang harus diperbaiki.
Kapan Sambungan Las atau Permukaan Baja Perlu Diperiksa
Pemeriksaan liquid penetrant relevan ketika proyek perlu memeriksa kualitas permukaan hasil pengelasan, terutama setelah pekerjaan las selesai, setelah penggerindaan atau perbaikan, atau ketika pemeriksaan visual menemukan garis, noda, atau bentuk yang perlu dikonfirmasi.
Metode ini juga dapat dipertimbangkan pada inspeksi pemeliharaan komponen baja yang mengalami beban berulang, benturan, atau lingkungan kerja yang berpotensi mempercepat kerusakan permukaan. Penentuan area dan waktu pemeriksaan tetap mengikuti gambar kerja, spesifikasi, rencana inspeksi, dan tingkat kritis komponen.
Syarat utamanya adalah permukaan cukup bersih, relatif tidak berpori, dan memungkinkan cairan serta indikasi diamati. Cat, coating, minyak, kerak, karat tebal, atau sisa proses pengelasan dapat menghalangi penetran masuk dan menutupi indikasi. Lapisan yang ada mungkin perlu dibuka secara terkontrol sebelum pengujian.
Tahapan Cleaning, Penetrant, Dwell Time, Removal, Developer, dan Interpretasi
Pertama, area uji ditentukan dan dipersiapkan. Kotoran, minyak, percikan las, karat lepas, dan lapisan yang mengganggu dibersihkan dengan metode yang sesuai material. Permukaan harus cukup kering sebelum penetran diberikan karena air atau sisa bahan pembersih dapat mengganggu proses pembasahan dan masuknya cairan ke celah.
Kedua, penetran diaplikasikan secara merata pada seluruh area yang diperiksa. Jenis sistem dapat berupa visible dye penetrant atau fluorescent penetrant. Pemilihan sistem, cara aplikasi, dan kondisi pencahayaan harus mengikuti prosedur kerja serta petunjuk produk yang digunakan.
Ketiga, penetran dibiarkan selama dwell time yang ditentukan. Waktu ini bukan angka yang boleh disamakan untuk semua pekerjaan; pengaturannya dipengaruhi prosedur, jenis penetran, temperatur, kondisi permukaan, dan karakter diskontinuitas yang dicari.

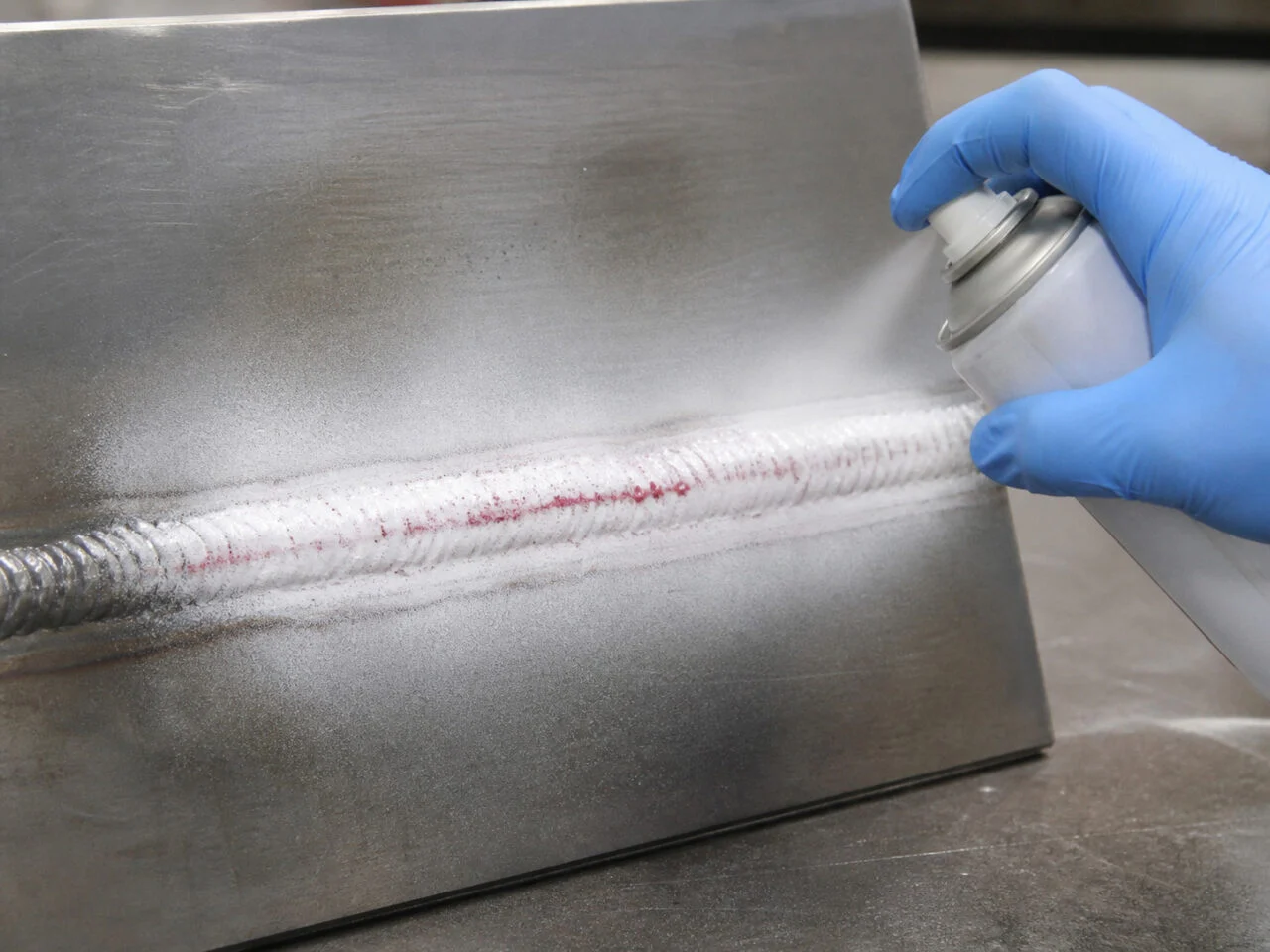

Keempat, kelebihan penetran dihilangkan tanpa mengeluarkan penetran dari diskontinuitas. Pada proses solvent-removable, pembersihan dilakukan secara terkontrol menggunakan bahan yang sesuai. Setelah itu, developer diberikan sebagai lapisan tipis dan seragam. Developer berfungsi seperti penyerap yang membantu menarik penetran keluar sehingga bentuk indikasi lebih mudah diamati.
Kelima, pemeriksa mengamati permukaan pada kondisi cahaya yang dipersyaratkan, menilai lokasi dan bentuk indikasi, lalu mendokumentasikan hasilnya. Catatan sebaiknya memuat identitas komponen, area atau koordinat pemeriksaan, sistem penetran, kondisi permukaan, kondisi pencahayaan, foto bila diperlukan, serta keputusan berdasarkan kriteria penerimaan proyek.
Klasifikasi Indikasi, False Indication, Dokumentasi, dan Keputusan Repair
Indikasi perlu dikaji sebelum ditentukan tindak lanjutnya. Indikasi relevan berkaitan dengan diskontinuitas yang terbuka ke permukaan. Indikasi tidak relevan dapat muncul karena bentuk geometri, alur permukaan, atau kondisi lokal yang bukan diskontinuitas yang dicari. False indication dapat muncul akibat sisa penetran, pembersihan yang tidak memadai, kontaminasi, atau penerapan proses yang tidak terkendali.
Pemeriksa perlu mengulangi atau mengklarifikasi pemeriksaan bila bentuk indikasi meragukan. Foto, sketsa, koordinat, ukuran indikasi yang dapat diamati, dan status pemeriksaan membantu tim melacak area yang perlu digerinda, diperbaiki, atau diperiksa dengan metode tambahan.
Keputusan repair atau acceptance tidak ditentukan oleh liquid penetrant saja. Hasil harus dibandingkan dengan gambar, spesifikasi pengelasan, kode, atau kriteria penerimaan yang ditetapkan untuk komponen tersebut. Standar metode seperti ASTM E1417/E1417M dan ISO 3452-1 mengatur prinsip serta pengendalian proses, tetapi kriteria diterima atau ditolaknya suatu indikasi harus berasal dari persyaratan teknis yang relevan.
Batas Liquid Penetrant: Cacat Internal, Permukaan Berlapis, dan Kebutuhan Metode Lain
Batas utama liquid penetrant adalah ketergantungannya pada keterbukaan diskontinuitas ke permukaan. Retak atau porositas yang tertutup di dalam baja tidak akan membentuk indikasi yang dapat dibaca dengan metode ini. Liquid penetrant juga tidak memberikan informasi lengkap mengenai kedalaman cacat internal.
Permukaan berpori, terlalu kasar, memiliki geometri yang sulit dijangkau, atau tertutup coating dapat menghasilkan latar belakang dan indikasi yang sulit dibedakan. Kondisi tersebut perlu ditangani dalam persiapan atau dicatat sebagai keterbatasan. Jangan menyimpulkan permukaan bebas cacat hanya karena tidak terlihat indikasi.
Jika pemeriksaan mengarah pada dugaan cacat internal sambungan las, ultrasonic testing dapat dipertimbangkan. Pemeriksaan visual membantu menilai bentuk permukaan, sedangkan metode ultrasonik dapat memberi informasi berbeda terkait reflektor di dalam material. Pemilihan kombinasi metode harus mempertimbangkan material, ketebalan, bentuk sambungan, akses scan, dan tujuan pemeriksaan.
Pada pekerjaan dengan komponen yang kritis, scope liquid penetrant sebaiknya ditulis bersama area yang diuji, kondisi permukaan yang diizinkan, sistem penetran, metode pembersihan, pencahayaan, dan kriteria pelaporan. Dokumen tersebut membantu menghindari situasi ketika pemeriksa menemukan indikasi, tetapi tim proyek belum menyepakati cara mengklasifikasikan atau menindaklanjutinya. Kesepakatan awal juga memudahkan perbandingan hasil antarperiode inspeksi.
Setelah perbaikan las, penggerindaan, atau pembukaan coating, pemeriksaan ulang dapat diperlukan untuk memastikan area yang dikerjakan kembali memenuhi prosedur dan kriteria proyek. Pemeriksaan ulang bukan berarti metode liquid penetrant dapat menentukan kapasitas struktur secara langsung. Data indikasi tetap perlu dikaitkan dengan fungsi komponen, beban kerja, riwayat kerusakan, dan penilaian engineer yang bertanggung jawab.
FAQ tentang Uji Liquid Penetrant pada Sambungan Las
Apakah liquid penetrant dapat mendeteksi cacat di dalam baja?
Tidak. Liquid penetrant mendeteksi diskontinuitas yang terbuka atau terhubung ke permukaan. Cacat yang seluruhnya berada di dalam baja memerlukan metode lain, seperti ultrasonic testing, sesuai tujuan dan kondisi komponennya.
Apakah permukaan yang dicat atau berkarat bisa langsung diuji?
Tidak selalu. Cat, coating, minyak, kerak, dan karat tebal dapat menghalangi penetran atau menutupi indikasi. Permukaan perlu dinilai dan dipersiapkan sesuai prosedur agar pemeriksaan tidak menghasilkan kesimpulan yang menyesatkan.
Apa yang harus disiapkan sebelum pemeriksaan sambungan las?
Siapkan identitas komponen, gambar atau lokasi sambungan, area akses, kondisi permukaan, riwayat repair bila ada, dan kriteria penerimaan yang akan digunakan. Tim pemeriksa juga perlu menyepakati sistem penetran, kondisi pencahayaan, keselamatan kerja, serta format dokumentasi sebelum pekerjaan dimulai.
Untuk menentukan scope inspeksi sambungan las, persiapan permukaan, dan interpretasi indikasi, Anda dapat berkonsultasi melalui konsultasi inspeksi Anabel. Scope pemeriksaan dapat disusun berdasarkan jenis sambungan, akses lapangan, tujuan evaluasi, dan kebutuhan laporan.
