Pemilik Main Office TQ1 PT Solusi Bangun Indonesia Tbk. di Merkawang, Kecamatan Tambakboyo, Tuban, merencanakan pemasangan panel surya pada atap. Kajian struktur eksisting diperlukan untuk menilai kondisi bangunan dan menelaah tambahan beban dari rencana tersebut.
Kebutuhan Pemilik Gedung
Pertanyaan utama proyek adalah bagaimana struktur kantor eksisting merespons beban penggunaan dan rencana panel surya. Pemeriksaan lapangan menjadi dasar untuk menyusun data geometri, kondisi material, serta model analisis yang sesuai dengan bangunan yang diperiksa.
Lingkup Survei dan Pengujian
- Pemeriksaan visual dan dokumentasi kondisi elemen struktur.
- Pengukuran dimensi struktur eksisting.
- UPV untuk membantu evaluasi keseragaman relatif beton.
- Hammer test untuk memperoleh data angka pantulan permukaan beton.
- Covermeter atau rebar scan untuk membantu pemetaan tulangan dan selimut beton.
- Pemodelan dan analisis struktur, disertai rekomendasi perbaikan atau perkuatan bila diperlukan.
Dokumentasi Pengumpulan Data

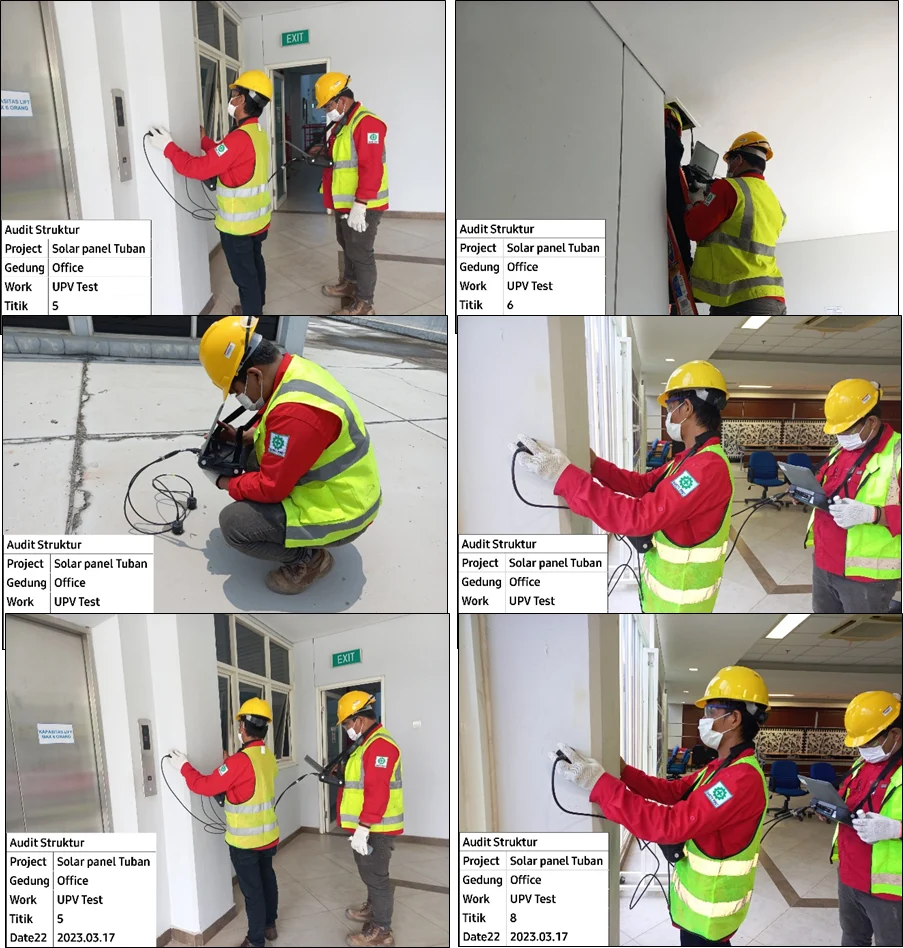

UPV dan hammer test merupakan bagian dari pengumpulan data material. UPV bukan pengukuran langsung kuat tekan; estimasi dari angka pantulan juga memerlukan korelasi yang sesuai. Data tersebut dibaca bersama pengamatan lapangan dan kebutuhan analisis, bukan sebagai keputusan kelayakan yang berdiri sendiri.
Foto UPV dan pemindaian tulangan lainnya tersedia pada dokumentasi pengujian Main Office TQ1.
Pemodelan Struktur dan Tindak Lanjut
Lihat diagram analisis Main Office TQ1
Pemodelan menggunakan ETABS mengolah data elemen struktur dan pembebanan yang dikaji. Diagram gaya dalam serta perpindahan merupakan keluaran analisis untuk membantu pemeriksaan kapasitas dan kebutuhan tindak lanjut.
Keluaran kajian yang dituju adalah laporan pengujian dan evaluasi struktur, termasuk rekomendasi perbaikan atau perkuatan bila diperlukan. Dokumentasi publik ini tidak memuat angka kapasitas lengkap maupun keputusan akhir pemasangan panel; kesimpulan tersebut mengikuti laporan teknis dan konfigurasi beban yang dianalisis.
