Uji Tingkat Kekerasan (Hardness Test): Metode, Standar ASTM, dan Aplikasi Material

Uji tingkat kekerasan (hardness test) adalah salah satu metode pengujian mekanik material paling krusial dalam dunia teknik dan industri manufaktur. Pengujian ini dilakukan untuk mengukur ketahanan suatu bahan terhadap deformasi plastis lokal, seperti penekanan (indentasi), goresan, atau penetrasi oleh benda pembeban yang lebih keras.

Artikel ini membahas prinsip kerja hardness test, perbandingan metode populer seperti Rockwell, Brinell, Vickers, dan Leeb NDT, standar pengujian internasional (ASTM E18, ASTM E10, ASTM A956), faktor perlakuan panas yang memengaruhi kekuatan bahan, serta prosedur pengujian akurat di lapangan.

Apa Itu Uji Tingkat Kekerasan (Hardness Test)?

Uji tingkat kekerasan adalah pengujian mekanik untuk menentukan daya tahan permukaan suatu bahan terhadap gaya tekan dari luar. Nilai kekerasan berbanding lurus dengan kekuatan tarik (tensile strength) dan ketahanan aus (wear resistance) material — semakin tinggi nilai kekerasan, semakin tahan material tersebut terhadap gesekan dan keausan mekanis.

Dalam inspeksi teknis konstruksi dan pabrikasi, pengujian kekerasan material digunakan untuk memverifikasi apakah pelat baja, poros mesin, sambungan las (weld seam), dan elemen struktur bangunan memenuhi spesifikasi teknis yang disyaratkan oleh perencana.

Prinsip Dasar Pengujian Kekerasan Material

Sebagian besar metode uji kekerasan bekerja berdasarkan prinsip penetrasi indentor. Benda penekan berbentuk bola baja, intan piramida, atau konus intan (indentor) ditekan ke permukaan material sampel dengan beban uji tertentu (test load) selama durasi waktu tertentu (dwell time).

Ukuran jejak tekan (indentasi) atau kedalaman penetrasi yang tersisa diukur secara presisi untuk menghitung angka kekerasan material:

• Metode berbasis kedalaman penetrasi: Mengukur selisih kedalaman masuknya indentor sebelum dan sesudah beban utama diberikan (contoh: Uji Rockwell).
• Metode berbasis luas jejak penekanan: Mengukur diameter atau diagonal jejak tekan pada permukaan material menggunakan mikroskop optik (contoh: Uji Brinell dan Vickers).
• Metode berbasis pantulan energi (Rebound): Mengukur rasio kecepatan pantulan massa pemukul berujung intan (contoh: Leeb Hardness Test portable).

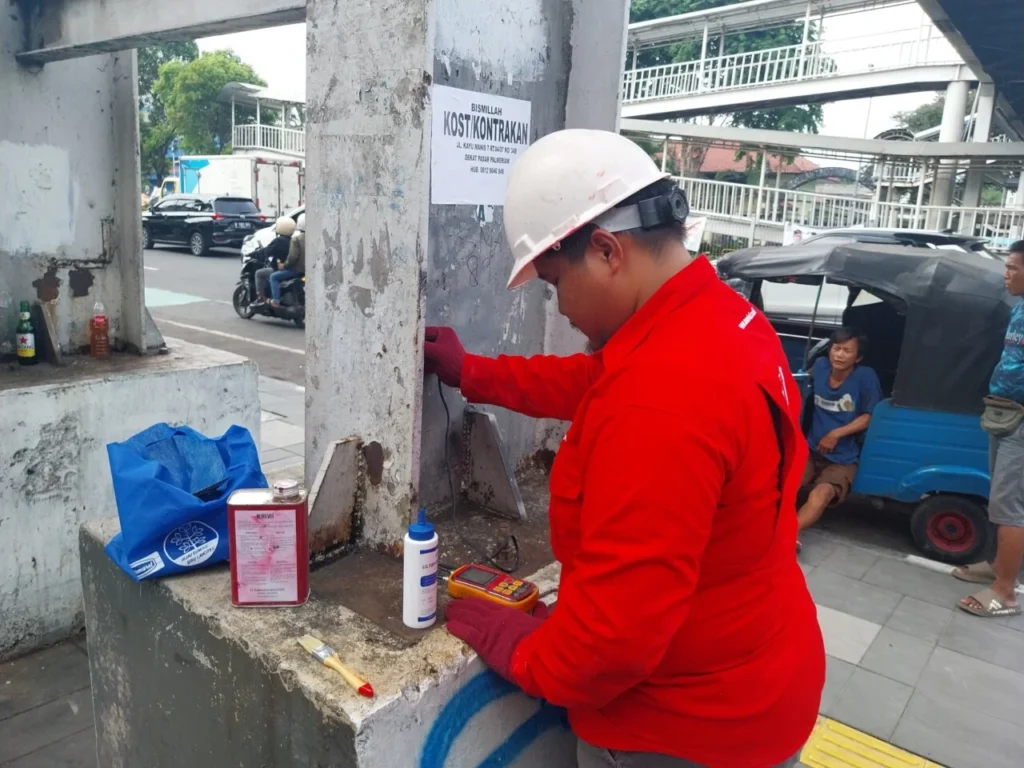

Foto Dokumentasi Lapangan: Pengujian Kekerasan Material di Lapangan oleh Tim Engineer Anabel

4 Metode Uji Tingkat Kekerasan yang Paling Populer

Beberapa metode hardness test utama yang umum digunakan di laboratorium dan industri lapangan meliputi:

1. Uji Kekerasan Rockwell (Rockwell Hardness Test)

Metode Rockwell mengukur kedalaman penetrasi indentor intan konus (120°) atau bola baja berdiameter tertentu di bawah beban minor dan mayor.

• Keunggulan: Sangat cepat, membaca nilai kekerasan secara langsung di layar digital tanpa perlu mengukur jejak optik.
• Skala Populer: HRC (untuk baja keras/perlakuan panas) dan HRB (untuk logam sedang seperti kuningan/baja lunak).
• Standar Rujukan: ASTM E18 / ISO 6508.

2. Uji Kekerasan Brinell (Brinell Hardness Test)

Metode Brinell menggunakan indentor bola karbida tungsten berdiameter 2,5 mm, 5 mm, atau 10 mm yang ditekan dengan beban berat (hingga 3.000 kgf).

• Keunggulan: Cocok untuk material bermikrostruktur kasar atau tidak homogen seperti besi tuang (cast iron) dan hasil tempaan besar (forgings).
• Standar Rujukan: ASTM E10 / ISO 6506.

3. Uji Kekerasan Vickers (Vickers Hardness Test)

Metode Vickers menggunakan indentor piramida intan bersudut 136° dengan beban uji yang fleksibel mulai dari skala mikro (1 gf) hingga makro (100 kgf).

• Keunggulan: Presisi sangat tinggi, berlaku untuk seluruh jenis material dari yang sangat lunak hingga sangat keras, termasuk lapisan tipis (coating).
• Standar Rujukan: ASTM E384 / ISO 6507.

4. Uji Kekerasan Leeb Portable (Leeb Rebound Hardness Test)

Metode Leeb termasuk teknik Non-Destruktif (NDT) portabel yang mengukur kecepatan massa pemukul sebelum dan sesudah menumbuk permukaan logam (HL = v_r / v_i imes 1000).

• Keunggulan: Alat sangat portabel, ideal untuk pengujian komponen struktur raksasa atau pipa di lapangan yang tidak bisa dibawa ke laboratorium.
• Standar Rujukan: ASTM A956 / ISO 16859.

Perbandingan Metode Uji Kekerasan Material

Parameter	Rockwell	Brinell	Vickers	Leeb Portable
Bentuk Indentor	Konus intan / Bola baja	Bola Karbida Tungsten	Piramida Intan 136°	Massa Pemukul Intan/Karbida
Prinsip Ukur	Kedalaman penetrasi	Luas diameter jejak	Luas diagonal jejak	Kecepatan pantulan pulsa
Kemudahan Lapangan	Sedang (Benchtop/Portable)	Terbatas (Benchtop lab)	Terbatas (Lab optik)	Sangat tinggi (Portable NDT)
Material Ideal	Baja keras, pipa, komponen	Besi tuang, cetakan kasar	Lapisan tipis, mikro-struktur	Struktur besar, pipa dipasang
Standar Acuan	ASTM E18	ASTM E10	ASTM E384	ASTM A956

Faktor yang Memengaruhi Tingkat Kekerasan Bahan

Beberapa faktor fisik dan proses metallurgi dapat memengaruhi tingkat kekerasan suatu material:

1. Komposisi Kimia & Kandungan Karbon: Pada material baja, peningkatan persentase kandungan karbon (C) secara langsung meningkatkan potensi kekerasan maksimum material.
2. Proses Perlakuan Panas (Heat Treatment):
3. Quenching (Pendinginan Cepat): Membentuk struktur mikroskopis martensit yang sangat keras namun getas.
4. Tempering (Pemanasan Ulang): Menurunkan tingkat kegetasan baja tanpa mengorbankan kekuatan signifikan.
5. Annealing: Melunakkan material untuk mempermudah pengerjaan pemotongan atau permesinan.
6. Pengerjaan Dingin (Work Hardening / Cold Working): Deformasi plastis saat dingin meningkatkan kerapatan dislokasi kristal, menjadikan permukaan material lebih keras.
7. Kehalusan Permukaan Sampel: Permukaan yang kasar atau teroksidasi dapat memberikan pembacaan kekerasan yang tidak akurat (false reading).

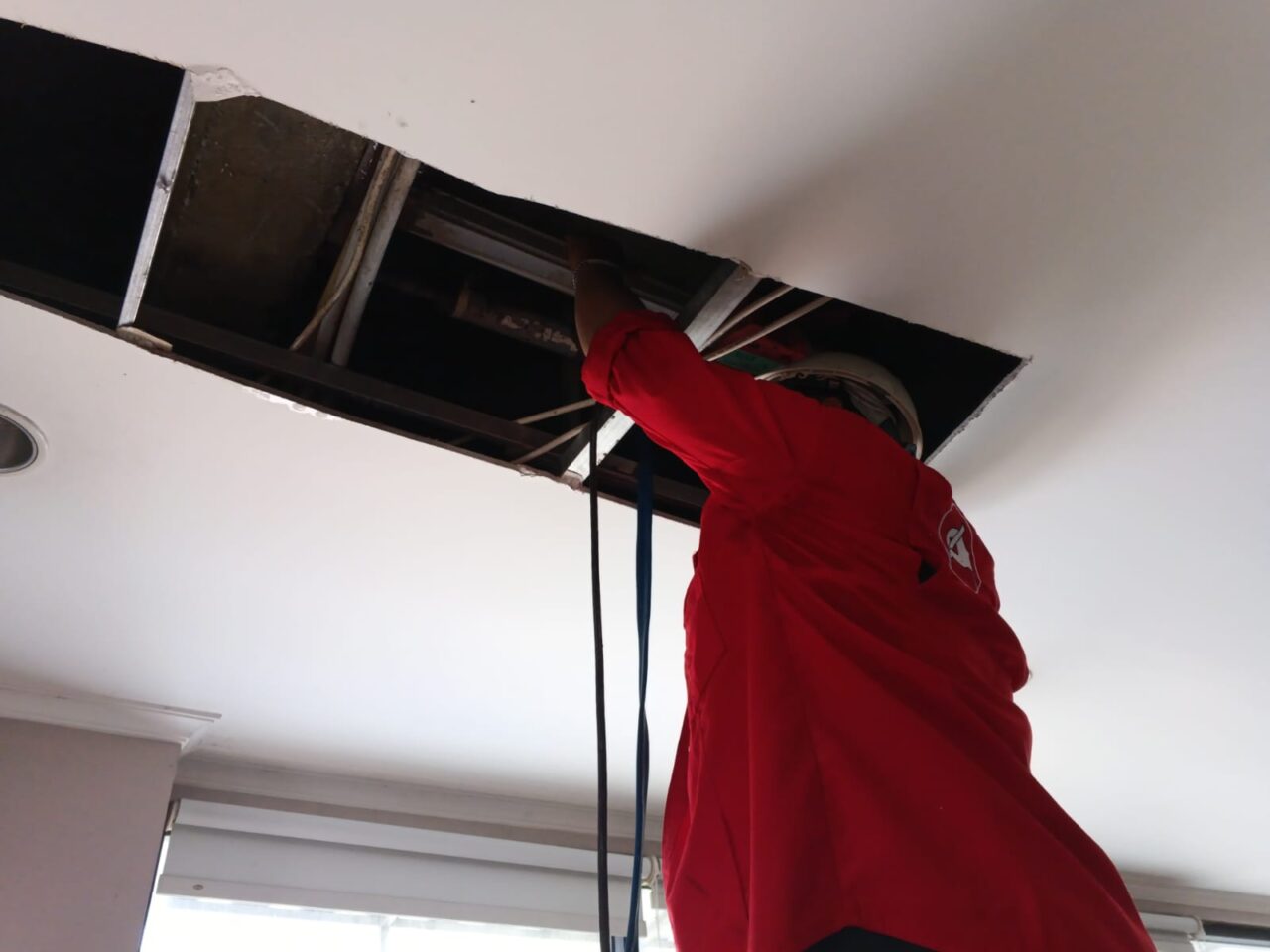

Prosedur Pelaksanaan Hardness Test di Lapangan

1. Persiapan Permukaan Sampel

• Bersihkan permukaan material dari cat, kerak las, atau minyak.
• Lakukan penghalusan (grinding/polishing) hingga mencapai kekasaran permukaan (R_a) yang disyaratkan oleh metode uji.

2. Kalibrasi Alat dengan Test Block

• Uji alat pada blok acuan kalibrasi standar (standardized test block) yang memiliki sertifikat terverifikasi sebelum pengujian dimulai.

3. Eksekusi Penekanan dan Pembacaan

• Tempatkan indentor atau penembak Leeb tegak lurus (90°) pada permukaan uji.
• Terapkan beban uji dengan durasi waktu penahanan (dwell time) sesuai standar (umumnya 10–15 detik).
• Catat nilai kekerasan yang ditampilkan pada skala (HRC, HRB, HBW, HV, atau HLD).

4. Evaluasi dan Konversi Skala

• Lakukan minimal 3–5 titik uji pada area yang sama dengan jarak antar titik minimal 3 kali diameter jejak tekan.
• Gunakan tabel konversi standar (ASTM E140) jika memerlukan konversi antar skala kekerasan (misalnya dari HLD ke HRC atau Tensile Strength).

Kombinasi Hardness Test dengan Evaluasi NDT Lainnya

Dalam program audit struktur NDT, pengujian kekerasan material baja umumnya dikombinasikan dengan pengujian beton seperti core drill test dan UPV test untuk mengevaluasi elemen komposit bangunan secara menyeluruh.

Apa itu uji tingkat kekerasan (hardness test)?
